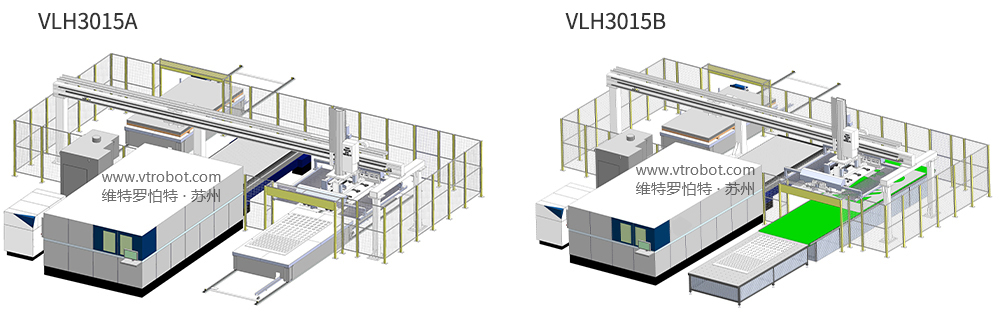

維特羅伯特VLH3015系列激光切割機自動化工作站 :由一臺激光機、原材料車、桁架式吸盤上下料一體機、成品料車、及生產線運行管理系統構成。
自動送卸料裝置:維特羅伯特的自動送卸料裝置,具備從簡單的上料到激光切割機、成品的工件激光切割機提取功能。機構采用懸臂式設計,結構堅固,具備定位精準、運行穩定、快速靈活功能。該裝置采用雙工作頭設計,提高機器運行率,不僅包含用于未加工板材運輸用的負重吸盤,也包括用于運輸已切割板材的機構。其他輔助功能如板材分離裝置并帶吹氣和雙張檢測裝置,即使在意外斷電和斷氣時也不會墜物,提升機器運行安全性。
成品分揀單元:配合下料機將成品及廢料運輸?shù)椒謷の?,人工式即時完成分揀工作。運輸方式可選成品料車(下料位取料→料車運輸成品及廢料→分揀工位)或者輸送機(下料位取料→輸送帶運輸成品及廢料→浮動式分揀臺)。
終端控制系統:維特羅伯特的終端控制系統,采用觸摸屏控制,具備遠程管理激光切割機、需要激光切割機具備通訊功能,此監控系統(可選),實現生產線運行,包括"物料入庫、物料出庫、收發記錄統計、庫存量統計、庫存預警等",中文操作界面簡單清晰。--維特羅伯特機械(蘇州)有限公司
激光切割工作站規格
名稱 /型號 | VLH301505A/B | VLH301510A/B | VLH301520A/B |
最大板材尺寸 | 3000mm*1500mm | 3000mm*1500mm | 3000mm*1500mm |
最大上料板厚 | 5mm | 10mm | 20mm |
最大下料板厚 | 5mm | 10mm | 20mm |
最大負載 | 200kg | 350kg | 750kg |
原料車層數 | 1層(可選雙層) | 1層(可選雙層) | 1層(可選雙層) |
成品車層數 | 1層(可選雙層) | 1層(可選雙層) | 1層(可選雙層) |
成品輸送帶 | 6500mm*1600mm | 6500mm*1600mm | 6500mm*1600mm |
浮動式分揀臺 | 3100mm*1600mm | 3100mm*1600mm | 3100mm*1600mm |
安全防護,電控門鎖 | H1800mm | H1800mm | H1800mm |
原材料車運行速度 | 20m/min | 20m/min | 20m/min |
移載機運行速度 | 45m/min | 45m/min | 45m/min |
料叉開啟 關閉速度 | 20m/min | 20m/min | 20m/min |
成品車運行速度 | 20m/min | 20m/min | 20m/min |
備注:成品料車和輸送帶+分揀臺 只能單選一項 |
