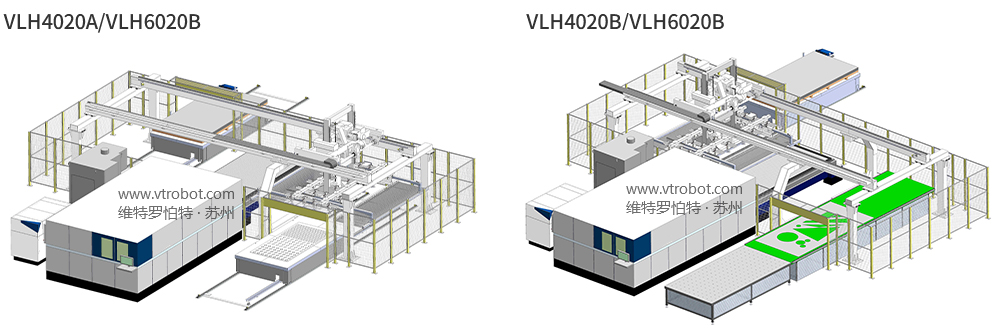

維特羅伯特VLH4020/6020系列激光切割機自動化工作站 :由一臺激光機、原材料車、桁架式吸盤上下料一體機、成品料車、及生產線運行管理系統構成。
自動化上料下料裝置:維特羅伯特的自動送卸料裝置,具備從原材料車吸取板材上料到激光切割機、成品零件下料到成品料車(輸送帶)功能。機構采用桁架式設計,結構堅固,運行平穩、具備定位精準、高效運行等特點。上下料機工作頭不僅包含用于未加工板材運輸用的上料負重吸盤,也包括用于運輸已切割板材的下料叉取機構。其他輔助功能如板材氣動分離裝置和雙張檢測裝置.
成品分揀單元:配合下料機將成品及廢料運輸?shù)椒謷の唬斯な郊磿r完成分揀工作,或者堆放一跺后集中分揀。運輸方式可選料車或者輸送機+浮動式分揀臺,可選自動化分揀系統.
產線管理系統:維特羅伯特的終端控制系統,采用觸摸屏式控制,視頻監控系統(可選),實現生產線自動運行,包括"物料入庫、物料出庫、收發記錄統計、庫存量統計、庫存預警等",中文操作界面簡單清晰。--維特羅伯特機械(蘇州)有限公司
激光切割工作站規格
名稱 /型號 | VLH402010A/B | VLH402020A/B | VLH602010A/B |
最大板材尺寸 | 4000mm*2000mm | 4000mm*2000mm | 6000mm*2000mm |
最大上料板厚 | 10mm | 20mm | 10mm |
最大下料板厚 | 10mm | 20mm | 10mm |
最大負載 | 500kg | 1000kg | 1000kg |
原料車層數 | 1層(可選雙層) | 1層(可選雙層) | 1層(可選雙層) |
成品車層數 | 1層(可選雙層) | 1層(可選雙層) | 1層(可選雙層) |
磁力分張 | 板材長寬方向 4組 | 板材長寬方向 4組 | 板材長寬方向 4組 |
成品輸送帶 | 5000mm*2100mm | 5000mm*2100mm | 6500mm*2100mm |
浮動式分揀臺 | 4500mm*2100mm | 4500mm*2100mm | 6500mm*2100mm |
安全防護,電控門鎖 | H-1800mm | H-1800mm | H-1800mm |
原材料車運行速度 | 20m/min | 20m/min | 20m/min |
移載機運行速度 | 45m/min | 45m/min | 45m/min |
料叉開啟 關閉速度 | 20m/min | 20m/min | 20m/min |
成品車運行速度 | 20m/min | 20m/min | 20m/min |
備注:成品料車和輸送帶+分揀臺 只能單選一項 |
