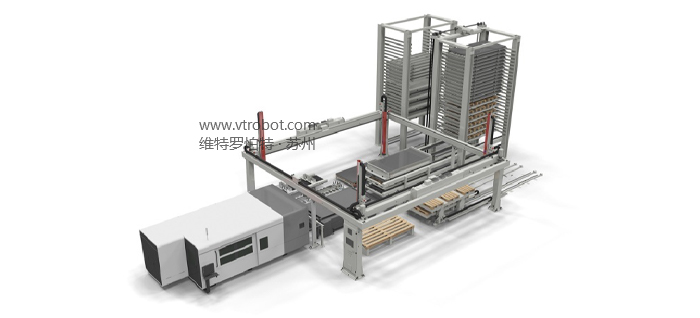

材料送入/激光加工/分揀/余料運出/成品裝載等一系列生產工序完全自動化。 可整日運行,大大提高了激光加工機整體工序的生產效率。 還有助于削減手動作業的成本及人為錯誤。 三菱電機刷新了對板金加工自動化的認識。 |

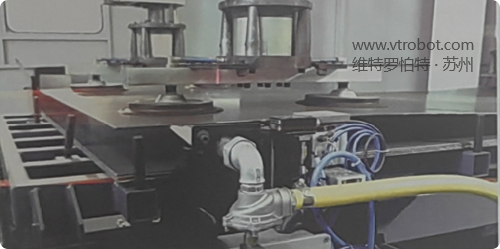

材料送入 從包裝中自動送入材料。 不僅可執行獨創的單張取料動作,還可利用板厚檢測傳感 器防止一次取出2張。 | |
分揀 根據形狀拾取加工成品。 無需微連接,可將作業人員從繁瑣的拆卸零件的作業中解放出來。 | |
成品裝載 將拾取的加工成品裝載至托盤。 通過指定分揀托盤,可順暢與下道工序連接。 | |
余料運出 將機械手臂前端更換為搬運叉單元,將余料運送到放置場所。 運出后,托盤上的余料碎屑可通過刷子去除。 |

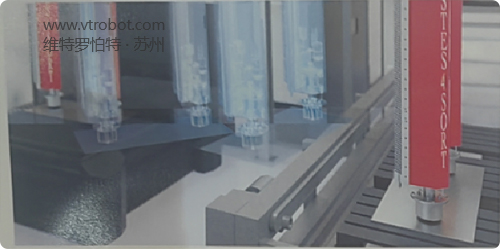

獨立控制的4根機械手臂實現更廣泛的適應能力

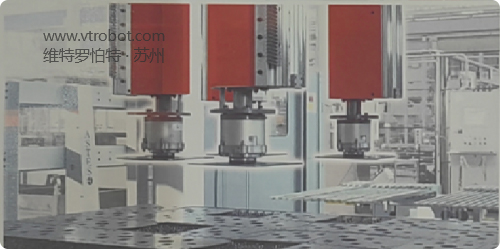

采用獨立控制的4根機械手臂(已取得專利),可以拾取各種形狀的加工成品??煞謷?mm~25mm的不同板厚的工件?!鵄STES4 SORT時

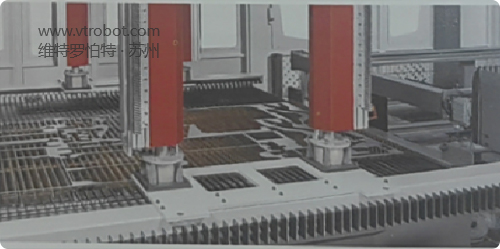

旋轉堆垛及長型產品的堆垛也隨心所欲 4根機械手臂的運行均采取獨立控制方式,長型產品也可輕松拾取。 嵌套時即使交錯配置的加工成品也可以方向一致地堆垛。 | |

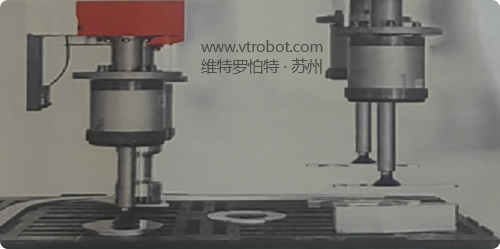

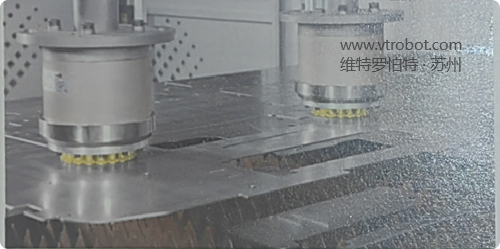

多個部件可同時拾取 一次最多可同時拾取4個產品,最大限度縮短了分揀動作的節拍時間。 此外,還可以微連接,將小型加工成品集中在一起進行套料,一次性拾取 從薄板到厚板,可實現分揀最大板厚25mm 碳鋼、不銹鋼均可分揀板厚最大25mm的產品。 |
標配分揀專用軟件(SortCAM) 可直觀操作 4次點擊步驟即可創建分揀程序 4次點擊步驟操作即可實現從部件數據的讀取 到分揀程序的發送等一系列操作。 任何人都能輕松學會操作。 |
激光分揀系統規格表
型號: | VFJ3015 | VFJ4020 | VFJ3015 | VFJ4020 | |
最大板材尺寸 | mm | 3000×1500 | 4000×2000 | 3000×1500 | 4000×2000 |
最大薄板厚度* | mm | 10 | 10 | 25 | 25 |
分揀頭數量 | 4 | 4 | 4 | 4 | |
提升力高達500公斤/水頭 | kg | 250 | 250 | 500 | 500 |
卸載時的最大骨架板重量 | kg | 630 | 630 | 885 | 710 |
零件旋轉360° | ? | ? | ? | ? | |
組合2頭部分旋轉180° | ? | ? | ? | ? | |
磁鐵工具 | ? | ? | ? | ? | |
真空工具(吸盤) | ? | ? | ? | ? | |
帶有4個封頭的板材裝載 | ? | ? | ? | ? | |
骨架板卸載 | ? | ? | ? | ? | |
自動排序編程排序攝像頭 | ? | ? | ? | ? | |
可定制的機器框架 | ? | ? | ? | ? | |
可定制的功能 | ? | ? | ? | ? | |
(標簽)打印機工具 | ? | ? | ? | ? | |
激光網更換工具* | 選擇 | 選擇 | 選擇 | 選擇 | |
可與主OEM激光器集成 | 是 | 是 | 是 | 是 | |
可集成的去毛刺 | 是 | 是 | 是 | 是 | |
可與AGV集成 | 是 | 是 | 是 | 是 | |
可與機器人集成 | 是 | 是 | 是 | 是 |
可選OPT
? 包含
* 適用條款及條件
