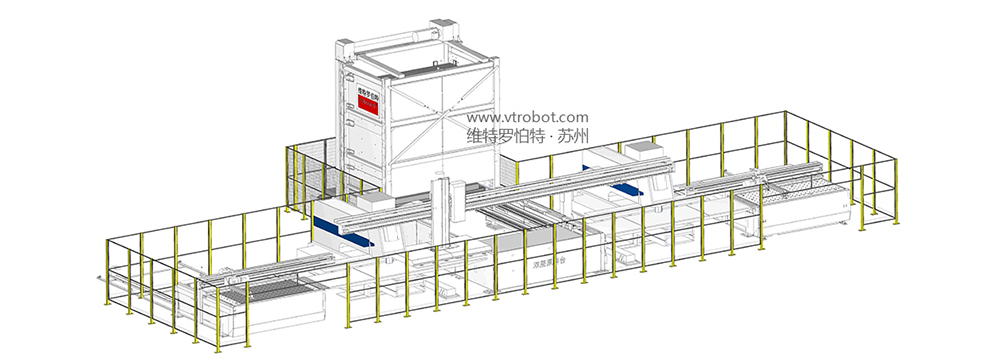

維特羅伯特VFP沖床柔性生產線:由兩臺數控沖床、單塔料庫、進料小車、桁架式吸盤上料機、成品下料機、成品堆垛車、及產線管理系統構成。
料庫:維特羅伯特的料庫,由我們的智能化軟件進行控制,為生產過程提供優質和自動化的材料管理輸送,可選用單塔和雙塔庫,數控沖床數量和加工類型來選配塔位數量。
吸盤上料裝置:維特羅伯特的自動送取料裝置,具備從簡單的上料到數控沖床、數控沖床下料等復雜的工件提取功能。行走機構采用單梁桁架式設計,伺服驅動,具備定位精準、運行穩定、快速靈活功能。該裝置分別采用真空吸盤及拖料系統(分布數控沖床二測),完成未加工板材運輸及成品板材的碼垛,可選分揀系統。其他輔助功能如板材分離裝置,雙張檢測裝置,及在意外斷電和斷氣時也不會墜物的安全措施。
成品卸料區:維特羅伯特的成品卸料區,由數控沖床加工后的工件集中于卸料碼垛區采用升降式小車裝載,具備自動移出碼垛區。
終端控制系統:維特羅伯特的終端控制系統,采用觸摸屏式工業電腦控制,具備遠程管理數控沖床柔性生產線(需要數控沖床具備通訊功能),實現生產線運行,包括"物料入庫、物料出庫、收發記錄統計、庫存量統計、庫存預警等",中文操作界面簡單清晰。 --維特羅伯特機械(蘇州)有限公司
沖壓柔性生產線規格表
名稱 /型號 | VFP2512 |
最大板材尺寸 | 2500mm*1250mm |
最大上料板厚 | 4mm |
最大下料板厚 | 4mm |
最大負載 | 100kg |
料庫層數 | 8層 |
單層負載 | 3噸 |
成品車層數 | 1層 |
磁力分張 | 板材長寬方向 4組 |
安全防護,電控門鎖 | H1800mm |
料庫提升機速度 | 20m/min |
板材出入庫速度 | 20m/min |
吸盤上料速度 | 50m/min |
原材料車運行速度 | 20m/min |
成品車運行速度 | 20m/min |
注:上下料系統采用分體式設計,吸盤和料叉工作頭可以獨立工作 ,提升整體工作效率 |
