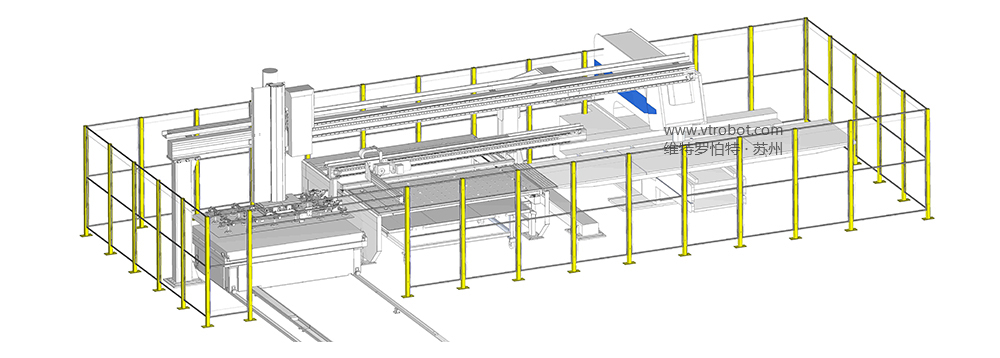

上下料裝置:維特羅伯特的自動送取料裝置,具備從簡單的上料到數控沖床、數控沖床下料等復雜的工件提取功能。行走機構采用單梁桁架式設計,伺服驅動,具備定位精準、運行穩定、快速靈活功能。該裝置分別采用真空吸盤及拖料系統(分布數控沖床側面),完成未加工板材運輸及成品板材的碼垛,可選分揀系統。其他輔助功能如板材分離裝置并帶吹氣和雙張檢測裝置,即使在意外斷電和斷氣時也不會墜物,提升機器運行安全性。
成品卸料區:維特羅伯特的成品卸料區,由數控沖床加工后的工件集中于卸料碼垛區采用升降式小車裝載,具備自動移出碼垛區。
沖壓自動化工作站規格表
名稱 /型號 | VSP2512 |
最大板材尺寸 | 2500mm*1250mm |
最大上料板厚 | 5mm |
最大下料板厚 | 5mm |
最大負載 | 120kg |
原料車層數 | 1層(可選雙層) |
成品車層數 | 1層(可選雙層) |
磁力分張 | 板材長寬方向 4組 |
安全防護,電控門鎖 | H1800mm |
吸盤運行速度 | 50m/min |
原材料車運行速度 | 20m/min |
成品車運行速度 | 20m/min |
輸送帶傳送速度(可選) | 20m/min |
