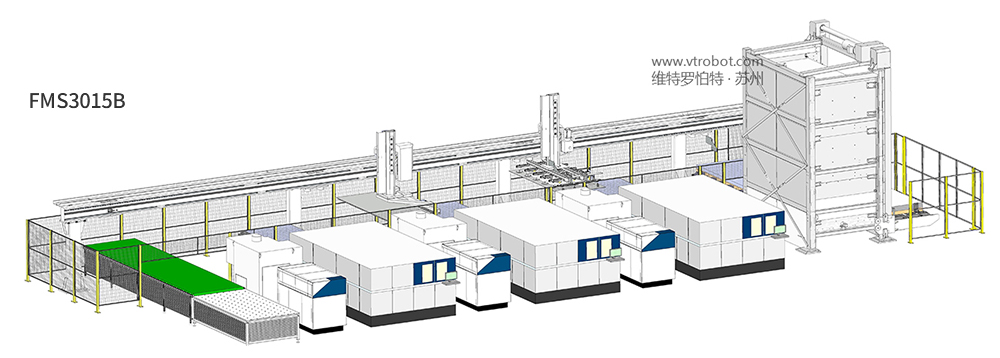

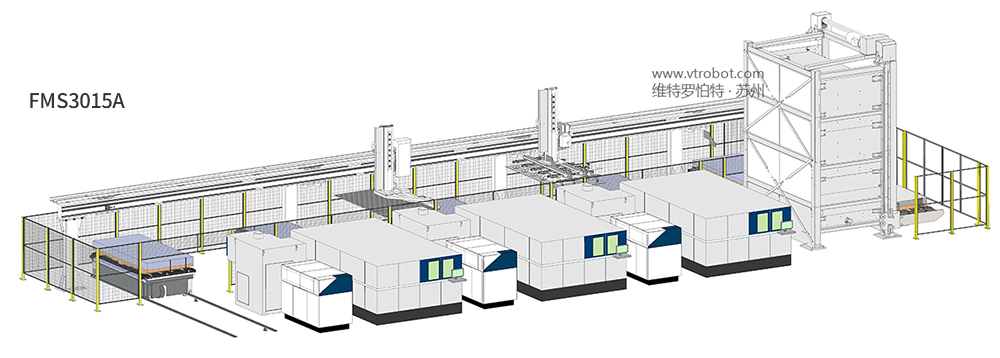

維特羅伯特FMS 3015激光柔性生產線:由兩臺激光機、(多臺激光切割機)單塔料庫、鈑材定位機、單梁桁架式移載機構、上下料移載機、單層成品輸送小車(可選雙層) 、及生產線運行監控系統構成。
維特羅伯特的料庫:維特羅伯特VFM激光切割機柔性生產線的料庫,智能化軟件進行控制,可選用單塔和雙塔庫,據激光切割機數量搭載料庫數量。
自動化上下料裝置:維特羅伯特的自動送取料裝置,具備從簡單的上料到激光切割機、到從激光切割機下料等復雜的工件提取功能。其他輔助功能如板材分離裝置并帶吹氣和雙張檢測裝置,即使在意外斷電和斷氣時也不會墜物,提升機器運行安全性。
成品分揀單元:配合下料機將成品及廢料運輸?shù)椒謷の?,人工式即時完成分揀工作,或者堆放成跺后集中分揀。運輸方式可選料車或者輸送機+浮動式分揀臺,可選自動化分揀系統。
產線管理系統:維特羅伯特的終端控制系統,采用觸摸屏式控制,視頻監控系統(可選),實現生產線自動運行,包括"物料入庫、物料出庫、收發記錄統計、庫存量統計、庫存預警等",中文操作界面簡單清晰。--維特羅伯特機械(蘇州)有限公司
激光柔性生產線技術規格
名稱 | FMS301505 | FMS301510 | FMS301520 |
最大板材尺寸 | 3000mm*1500mm | 3000mm*1500mm | 3000mm*1500mm |
最大上料板厚 | 5mm | 10mm | 20mm |
最大下料板厚 | 5mm | 10mm | 20mm |
最大負載 | 200kg | 350kg | 750kg |
料庫層數 | 10層 | 10層 | 10層 |
成品車層數 | 1層(可選雙層) | 1層(可選雙層) | 1層(可選雙層) |
成品輸送帶 | 5000mm*1600mm | 5000mm*1600mm | 5000mm*1600mm |
成品分揀臺 | 3500mm*1600mm | 3500mm*1600mm | 3500mm*1600mm |
安全防護,電控門鎖 | H1800mm | H1800mm | H1800mm |
料庫提升機運行速度 | 20m/min | 20m/min | 20m/min |
托盤出入庫速度 | 20m/min | 20m/min | 20m/min |
原材料車運行速度 | 20m/min | 20m/min | 20m/min |
吸盤運行速度 | 50m/min | 50m/min | 50m/min |
料叉運行速度 | 50m/min | 50m/min | 50m/min |
成品車運行速度 | 20m/min | 20m/min | 20m/min |
備注 : 1.上下料系統采用分體式設計,吸盤和料叉工作頭可以獨立工作 ,提升整體工作效率 2.成品料車和輸送帶+分揀臺 只能單選一項 |
