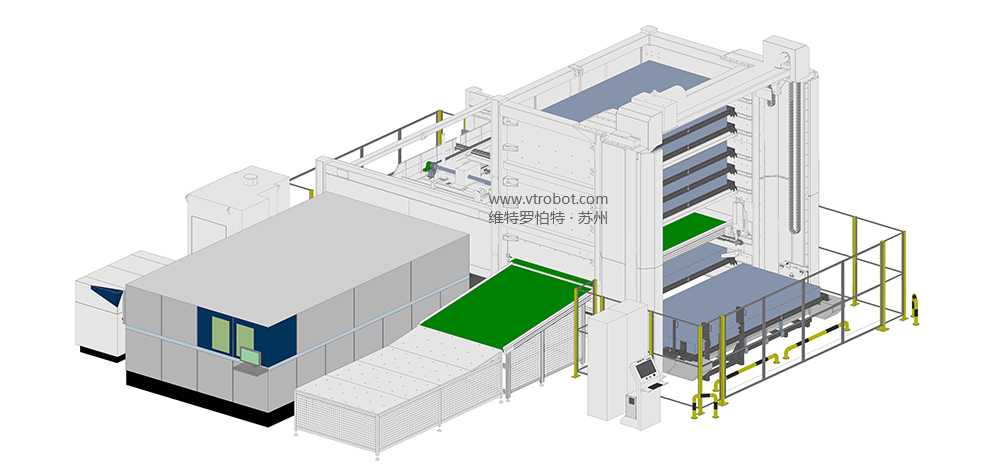

Vt Robot激光切割工作站設計緊湊,占地空間小,可以在極小的空間內完成整體布局且造型美觀。整套激光工作站由一臺激光切割機,板材存儲料庫,自動上、下料裝置,成品回庫緩存,成品分揀單元及終端控制系統構成.其中原材料上料吸盤機構和成品下料貨叉機構各自獨立運行設計,滿足激光切割極速工作狀態下60秒內完成上料和下料動作.降低激光切割待機時間。滿足精密板材加工領域?qū)ψ詣?dòng)化系統高效率的需求,快速完成項目投資回報,改善生產現場物流環境,提升企業形象。
板材料庫單元:Vt Robot的板材料庫單元為單塔自動料庫,由智能化軟件進行控制,為生產過程提供優質和自動化的材料管理配送,料庫單層負載5噸(可選3噸),單塔8~20層可選,滿足多規格原材料板材存儲,同時支持緩存切割完畢的成品,支持24小時無人值守作業。造型堅固,運行平穩快捷,包括料庫碼垛機、庫位以及分張機構,如圖2所示。
板材庫位有兩種標準規格,分別是4000mm×2000mm,3000mm×1500mm,單塔層數為8層,最高可達12個存儲層,單層庫位負載3t和5t可選。
緊湊型激光切割工作站規格
名稱 /型號 | VLJ301505 | VLJ301510 | VLJ402010 |
最大板材尺寸 | 3000mm*1500mm | 3000mm*1500mm | 3000mm*1500mm |
最大上料板厚 | 5mm | 10mm | 5mm/10mm |
最大下料板厚 | 5mm | 10mm | 5mm/10mm |
最大負載 | 200kg | 350kg | 500 |
料庫存儲層數 | 6層 | 6層 | 6層 |
單層負載 | 3噸/5噸 | 3噸/5噸 | 3噸/5噸 |
原材料取料層 | 1層 | 1層 | 1層 |
成品交換層 | 1層 | 1層 | 1層 |
安全防護,電控門鎖 | H-1800mm | H-1800mm | H-1800mm |
料庫提升機運行速度 | 20m/min | 20m/min | 20m/min |
托盤出入庫速度 | 20m/min | 20m/min | 20m/min |
吸盤運行速度 | 20m/min | 20m/min | 20m/min |
料叉開啟關閉速度 | 20m/min | 20m/min | 20m/min |
輸送帶傳送速度 | 20m/min | 20m/min | 20m/min |
備注:可選成品回庫緩存,支持夜間24小時生產 |
